LS-DYNA 5000万网格 · 双路128物理核 · 技术细节深化版

---

一、硬件拓扑与 NUMA 架构深度解析

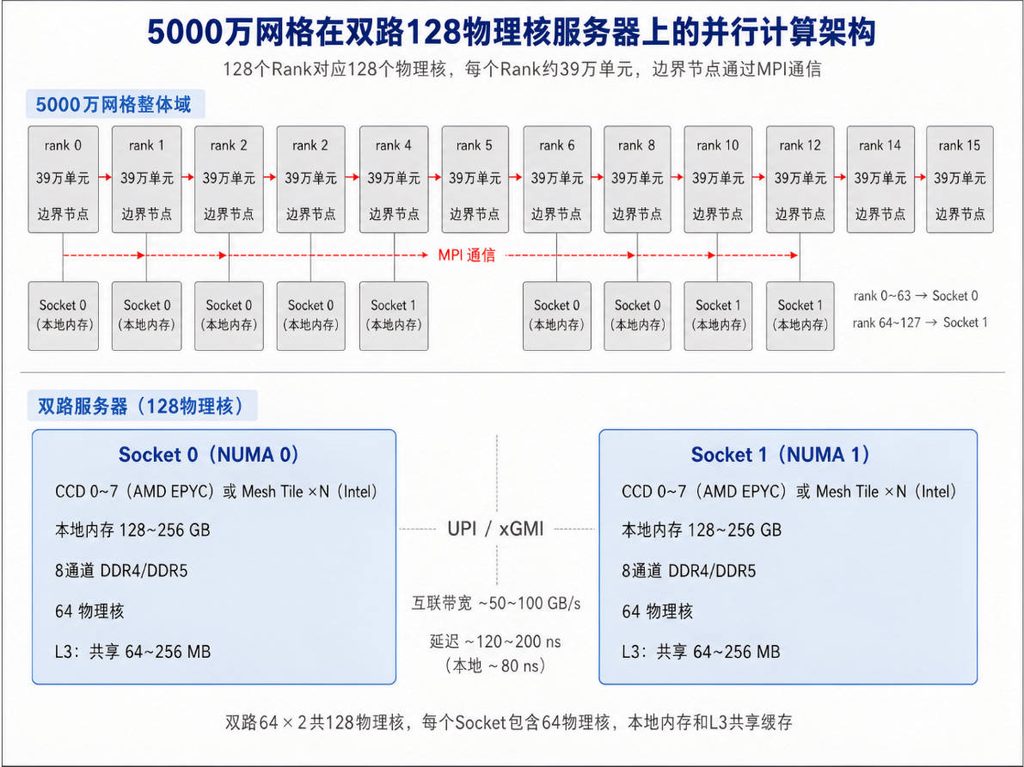

1.1 双路 64×2 的物理布局

1.2 跨路访存的性能代价

访存类型	延迟	带宽	对 Dyna 的影响
本地 NUMA 访存	~80 ns	~200 GB/s/路	理想状态，每步 rank 内部数据全走本地
跨路远程访存	~120~200 ns	~50~100 GB/s（互联瓶颈）	单步慢 1.5~2.5×，且 MPI 同步时放大
NUMA 未绑核随机漂移	混合（~30%跨路）	带宽碎片化	整体 wall time 增加 20%~40%

关键洞察：Dyna MPP 每个 rank 的单元状态变量（stress, strain, plastic strain, history vars）在每步被全量读写。若 rank 0 跑在 Socket 0 但内存分配在 Socket 1，每步 39 万单元的应力更新全部走跨路——这不是偶尔一次，是每步几十万次访存 × 每步 × 几十万步，累计代价极其恐怖。

1.3 超线程在浮点密集型负载下的微观机制

物理核 0（关闭超线程）：
  └── rank 0 → 独占执行单元（ALU/FPU/AVX）→ 100% 利用率

物理核 0（开启超线程，提交 256 rank）：
  ├── rank 0 → 执行单元 50% 时间片
  └── rank 128 → 执行单元 50% 时间片
      ↑ 两个 rank 的 FPU 指令排队等执行单元
      ↑ L1/L2 cache 互相驱逐
      ↑ 每步 MPI 同步时，两个 rank 互相等待

Dyna 每步的计算特征是：

• 纯浮点密集：力计算、应力更新、本构积分全是 FMA（乘加）指令
• 连续内存访问：单元循环遍历，cache line 友好
• 极少分支/等待：不像 IO 型任务会 stall 等磁盘/网络

超线程的设计初衷是掩盖延迟（cache miss、分支预测失败），让另一个线程在 stall 时空跑。但 Dyna 几乎没有 stall——两个线程同时抢 FPU，反而互相拖慢，实测加速比 < 1.0（即 256 逻辑核比 128 物理核更慢）。

---

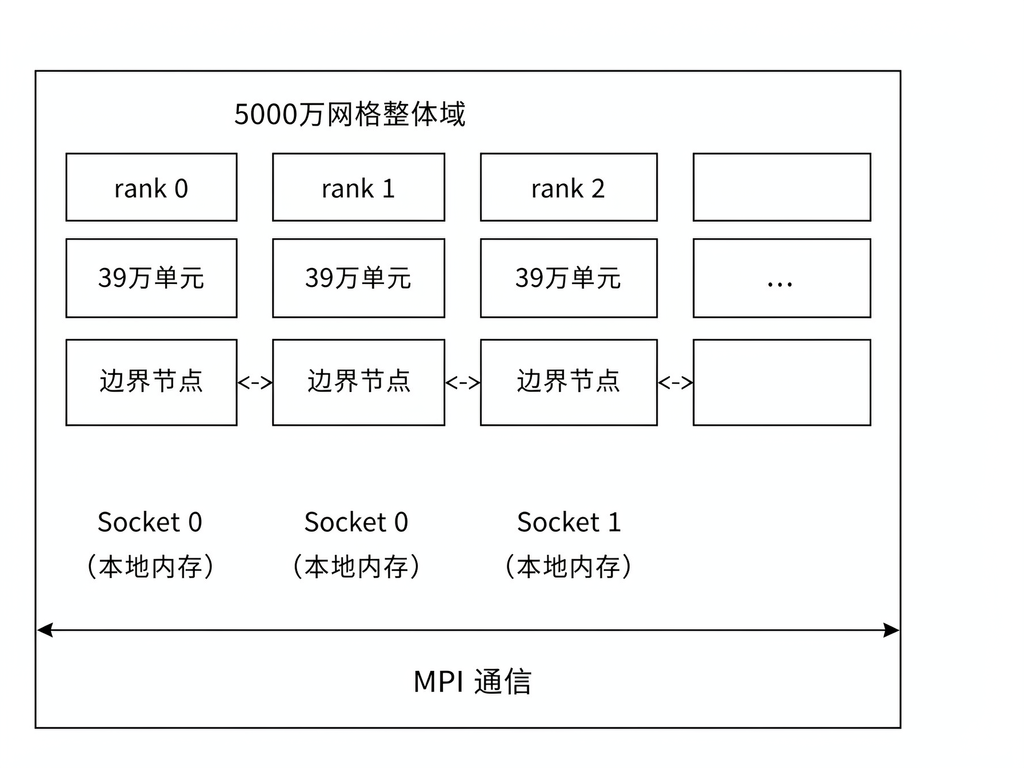

二、Rank 域分解与负载均衡的微观机制

2.1 域分解原理

LS-DYNA MPP 启动时（或预分解 pfile 中）：

1. 读取完整网格
2. 按 METIS/SCOTCH 算法将网格切成 N 个子域（N = rank 数）
3. 每个 rank 只持有自己的子域数据
4. 子域边界上的节点需要与邻居 rank 交换

2.2 通信/计算比的量化估算

以 5000 万六面体网格、128 rank 为例：

参数	估算值
总单元数	50,000,000
每 rank 单元数	390,625
假设每单元 8 节点，共享后每 rank 独立节点	~45,000
边界节点占比（表面积/体积）	~3%~5%
每步每 rank 通信数据量	~45,000 × 5% × 24字节（DOF×double）≈ 54 KB
每步每 rank 计算量	390,625 × ~200 FLOP/单元/步 ≈ 78 MFLOP
通信时间（IB/万兆）	~54 KB / 5 GB/s ≈ 0.01 ms
计算时间	~78 MFLOP / 2 GFLOPS ≈ 0.04 ms
通信/计算比​	~20%~25%​

⚠️ 这是理想估算。实际接触对、ALE/SPH、复杂材料会增加单步计算量，通信比进一步降低。这就是为什么 39万/rank 在当代硬件上效率好——通信被计算完全淹没。

2.3 负载不均衡的风险与检测

域分解算法尽量让每个子域单元数相等，但接触搜索和材料计算的开销不跟单元数严格成正比：

不均衡来源	影响
接触对集中在某几个子域	那几个 rank 每步多做接触搜索，拖慢全局
SPH 粒子分布不均	粒子密集区 rank 计算量暴增
自适应重分（ALE）	某些步某 rank 突然多算很多
小特征密集区	小单元导致局部 CFL 步长变小，该 rank 等别的 rank

检测方法：

# 提交时加
memory2=500m  # 增大工作区以输出更多诊断

# 运行后查看
grep "time per zone cycle" d3hsp
# 或查看 load_profile.xy（需编译时开启）

理想状态：最大 rank 耗时 / 最小 rank 耗时 < 1.2。超过 1.5 说明严重不均衡，需调整分解策略（如 decomp 关键字手动指定权重）。

---

三、内存子系统深度分析

3.1 每 Rank 内存占用拆解

以显式 5000 万网格、128 rank、双精度为例：

数据类别	每单元/节点估算	每 rank 总量
节点坐标 + 位移 + 速度 + 加速度	4 DOF × 8B × ~45K 节点	~14 MB
单元连接 + 材料映射	~200 B/单元 × 390K	~78 MB
应力/应变张量（6分量 × 8B × 积分点）	~48 B/单元 × 390K × 2 IP	~37 MB
历史变量（塑性应变、损伤等）	~40 B/单元 × 390K	~15 MB
接触数据（段、穿透检查）	取决于接触对密度	~10~50 MB
边界通信缓冲区	~2 MB	~2 MB
合计（单 rank 工作集）​		~160~200 MB​

128 rank × 200 MB = ~25~26 GB 纯数据。

加上 Dyna 内部临时数组、MPI 缓冲区、OS 开销：

• 实际总内存需求：200~300 GB（与你之前的估算吻合）
• 若双精度 + 复杂材料 + 大量接触 → 可能冲到 350 GB

3.2 memory 参数的精确含义

memory=2000m    # 每 rank 主堆区（用于网格数据、状态变量）
memory2=200m    # 每 rank 辅助区（用于接触、临时数组、MPI buf）

参数	分配时机	不够的表现
memory	启动时一次性分配	d3hsp 报 “out of memory” 直接崩溃
memory2	运行中动态使用	运行时报 “memory2 exhausted”，或悄悄写 swap 导致极慢

调参策略：

• 先设 memory=1500m memory2=200m 试跑
• 若 d3hsp 显示 maximum memory used 接近上限 → 逐步加 500m
• 若总内存 512 GB，128 rank → 每 rank 理论可用 ~4 GB，设 memory=3000m 留余量给 OS

3.3 NUMA 内存分配策略

# 方法1：启动时指定 NUMA 策略
numactl --cpunodebind=0 --membind=0 rank_0_to_63 &
numactl --cpunodebind=1 --membind=1 rank_64_to_127 &

# 方法2：MPI 自动绑（推荐）
export I_MPI_PIN_DOMAIN=numa
# Intel MPI 会自动让 rank 的内存分配在对应 socket 的 NUMA 节点上

验证：

numactl --show  # 看当前进程的 NUMA 策略
numactl --hardware  # 看各 NUMA 节点内存总量和剩余

---

四、显式求解器的数值细节

4.1 中心差分的时间积分

显式每步做的事情（伪代码）：

for each timestep t:
    // 1. 节点力计算（并行，各 rank 独立）
    F_int = ∑(B^T σ dV)          // 单元内力
    F_ext = 外力（压力、重力等）
    F_contact = 接触力搜索 + 计算  // 可能跨 rank

    // 2. 加速度更新
    a(t) = M^{-1} (F_ext - F_int + F_contact)
    // M 是集中质量矩阵（对角阵），求逆 = 除法，O(N)

    // 3. 速度更新
    v(t+Δt/2) = v(t-Δt/2) + a(t) × Δt

    // 4. 位移更新
    u(t+Δt) = u(t) + v(t+Δt/2) × Δt

    // 5. 边界通信（MPI）
    exchange_boundary_data()

    // 6. 状态更新（并行，各 rank 独立）
    for each element:
        更新应变 ε = B · u
        调用本构模型 → 更新应力 σ
        更新历史变量（塑性应变等）

    // 7. 时间步长重算（CFL 条件）
    Δt = min(Δt_element) × safety_factor

关键特征：

• 第 2 步 M^{-1} 是对角阵求逆 → 每个节点独立算，无全局耦合
• 第 5 步是唯一需要 MPI 同步的地方
• 第 6 步完全本地，不跟任何 rank 通信

这就是为什么通信量只跟边界节点有关，跟总单元数无关。

4.2 CFL 条件与步长控制

Δt ≤ CFL × L_min / c_sound

参数	含义
L_min	最小单元特征长度
c_sound	材料中声速 = √(E/ρ)
CFL	通常 0.9（默认）

实际影响：

• 若网格有极小特征（倒角、薄壁、尖角）→ L_min 极小 → Δt 极小 → 步数暴增
• 5000 万网格若最小单元 1mm、钢（c=5000 m/s）→ Δt ≈ 0.9 × 0.001 / 5000 ≈ 1.8e-7 s
• 若模拟 10ms 碰撞 → 需要 ~55,000 步（合理）
• 若模拟 100ms → 550,000 步（单精度累积误差开始显现，考虑双精度）

4.3 能量守恒作为精度校验

显式求解的能量平衡方程：

E_total = E_kinetic + E_internal + E_hourglass + E_contact + E_sliding + E_external

每步输出 glstat 中的各能量分量。校验标准：

• E_total 漂移 < 5% → 单精度可接受
• E_hourglass / E_internal > 10% → 需要加密网格或换单元类型
• E_kinetic 在碰撞后不归零 → 检查约束/边界条件

---

五、单精度 vs 双精度的数值机制

5.1 舍入误差的累积路径

单精度（32bit）：
  有效数字 ~7 位十进制
  最小正规数 ~1.18e-38
  机器精度 ε ≈ 1.19e-7

双精度（64bit）：
  有效数字 ~15~16 位
  最小正规数 ~2.23e-308
  机器精度 ε ≈ 2.22e-16

显式积分的截断误差来源：

1. 时间积分截断：中心差分的局部截断误差 O(Δt²) → 与精度无关
2. 舍入误差：每次浮点运算的 round-off → 单精度每步 ~1e-7 相对误差
3. 累积路径：√N 增长（随机游走）或 N 增长（最坏情况）

N 步后累积误差 ≈ ε × √N   （随机游走，典型）
              ≈ ε × N     （最坏情况）

单精度，N=100,000 步：
  累积 ≈ 1.19e-7 × √100000 ≈ 3.8e-5  （~0.004%）
  最坏 ≈ 1.19e-7 × 100000 = 1.19e-2  （~1.2%）

双精度，N=100,000 步：
  累积 ≈ 2.22e-16 × √100000 ≈ 7e-14  （可忽略）

结论：步数 < 10万，单精度累积误差 < 0.1%，工程可接受；步数 > 50万，单精度最坏情况可达 6%，需要双精度兜底。

5.2 位移增量/总位移比的问题

后期振动分析中，每步位移增量可能只有 ~1e-6 m，而总位移 ~1e-2 m：

增量/总量 = 1e-6 / 1e-2 = 1e-4

单精度有效数字 7 位，在 1e-2 量级的位移上只能分辨到 ~1e-9 的变化——看起来够用？​ 但累积计算中会先加后减（中心差分涉及 v(t+Δt/2) 的更新），有效数字在中间步骤被吃掉。双精度在 1e-2 量级上有 15 位有效数字，能分辨 ~1e-17 的变化，完全不受限。

---

六、提交脚本的完整参数注释版

#!/bin/bash
# ============================================================
# LS-DYNA MPP Explicit - 5000万网格 - 双路128物理核 最优配置
# ============================================================

# --- CPU 绑定 ---
export OMP_NUM_THREADS=1          # 纯 MPP，禁用 OpenMP 线程
export I_MPI_PIN_DOMAIN=numa      # 每 NUMA 域一组 rank（双路=2组）
export I_MPI_PIN_CELL=unit        # 绑到 core 级别（非 thread）
export I_MPI_DEBUG=4              # 启动时打印绑核信息（验证用）

# --- 内存控制 ---
# memory: 主堆区，存网格+状态变量（每 rank）
# memory2: 辅助区，存接触+临时数组+MPI buf（每 rank）
# 5000万/128核 ≈ 39万/核，单 rank 工作集 ~160~200MB
# 设 2000m 留 10 倍余量（含 Dyna 内部碎片 + 接触数据）
MEMORY_MAIN="2000m"
MEMORY_AUX="200m"

# --- 输出控制 ---
JOBID="crash_50M_128core_$(date +%Y%m%d_%H%M%S)"
INPUT="model.k"
PFILE="decomp.pfile"             # 预分解文件（提前用单进程生成）

# --- 启动 ---
mpirun -np 128 \
  -genv I_MPI_PIN_DOMAIN=numa \
  -genv I_MPI_PIN_CELL=unit \
  -genv I_MPI_DEBUG=4 \
  ls-dyna_mpp_s \
    i=${INPUT} \
    p=${PFILE} \
    memory=${MEMORY_MAIN} \
    memory2=${MEMORY_AUX} \
    jobid=${JOBID} \
    2>&1 | tee ${JOBID}.log

# --- 后处理检查 ---
echo "=== 提交完成，运行后请检查 ==="
echo "1. d3hsp 中 'time per zone cycle' → 各 rank 是否均衡"
echo "2. glstat 中能量曲线 → 总能量漂移是否 < 5%"
echo "3. load_profile.xy → 最大/最小 rank 耗时比 < 1.2"

---

七、故障排查速查表

现象	根因	对策
wall time 比预期慢 2×+	NUMA 未绑核，跨路访存	确认 I_MPI_PIN_DOMAIN=numa 生效
提交 256 核反而更慢	超线程争抢	BIOS 关 HT，或只提交 128
d3hsp 报 out of memory	memory 不够	逐步 +500m 重试
运行时极慢但没崩	memory2 不够，写 swap	加大 memory2，或检查接触定义
某 rank 明显拖后腿	负载不均衡（接触集中）	查看 load_profile，调整 pfile 权重
能量不守恒（>10%）	单精度累积误差	换 _d 双精度重跑
MPI 报错 timeout	某 rank 崩溃或死锁	检查 d3hsp 最后几行 + 系统日志
输出 d3plot 过大	双精度 + 高频输出	IBINARY=1 强制 32 位输出

---
